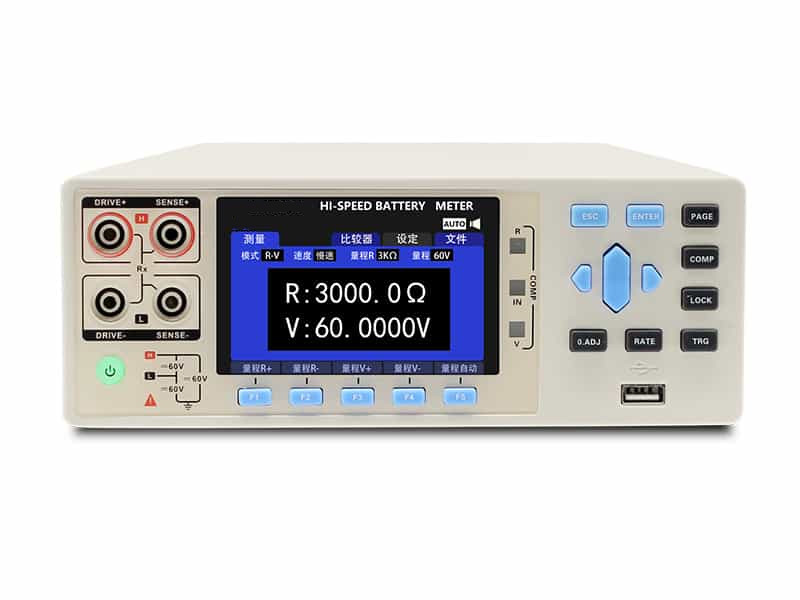

TSK3563（A/B）系列高精度电池内阻测试仪
作者：腾斯凯科技 发布时间：2020-10-20 09:32:19 浏览次数 :0
概 述 (OVERVIEW)
TSK3563（A/B）系列高精度电池内阻测试仪是一种高精度宽量程、采用高性能微处理器控制的电池内阻测试仪。无论是趋向大型化、低阻化的锂电池，还是高电压应用增长中的电池组，面对不断发展的电池生产行业，TSK3563系列能够同时高速检查内部电阻(IR)和电池电压(OCV)。该产品分辨率高、稳定性好、测试周期短、外形精致、功能强大、接口丰富、适用于产品研发和自动化产线。
特 性 (FEATURES)
● TSK3563系列与TSK3564外观与大小一样，仅测试电压不同
● 内阻最小分辨率0.1μΩ,电压最小分辨率10μV
● 最小测试周期仅需10mS
● 最高测试电压可达1000V（仅CHT3563B）
● 标配各种接口适用于自动化测试设备
● 抗干扰能力强
● 交流四端子法，高精度测低电阻
● 具有自动测试功能
规格(SPECIFICATION)
|
型 号 |
TSK3563 |
TSK3563A |
TSK3563B |
TSK3564 |
|
显 示 |
3.5英寸 TFT-LCD显示 |
|
测试参数 |
交流电阻、直流电压 |
|
内阻 |
基本精度 |
0.30% |
|
范 围 |
0.1μΩ ~3kΩ |
|
电压 |
基本精度 |
0.01% |
|
范 围 |
10μV~60V |
10μV-300V |
10μV-800V |
10μV-1000V |
|
信号源 |
测量电流频率:1kHz±0.2Hz; 开路电压:<5V；测试电流:<100mA交流电阻、直流电压 |
|
量 程 |
3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7档全量程自动或手动测试模式 |
|
测试速度 |
100次/秒,50 次/秒, 20 次/秒, 3 次/秒 |
|
校 准 |
全量程内短路清零 |
|
比较器 |
30组记录，4档分选，档计数 |
|
其他功能 |
数据导出,储存在U盘中 |
|
触发模式 |
内部触发、手动触发、外部触发、总线触发、自动触发 |
|
接 口 |
Handler接口 、 RS-232/485接口 、以太网接口 、U盘接口 |
|
电 源 |
电压: 100VAC~256VAC; 频率: 50Hz~60Hz |
|
额定功率 |
15VA |
|
尺 寸 |
325mm*215mm*96.5mm |
|
重 量 |
3kg |
|
附 件 |
TSK9363A、TSK9800、PB36头、电源线 |
应 用 (APPLICATION)
TSK3563（A/B）系列高精度电池内阻测试仪用于高压电池组和电池模块检查用于各种电池高速量产检查
用于大中小型（低阻抗）元件检查和高速量产检查
用于燃料电池组检查
用于电池的研究开发测量
同时高速检查内部电阻(IR)和电池电压(OCV)
