概述 (OVERVIEW)

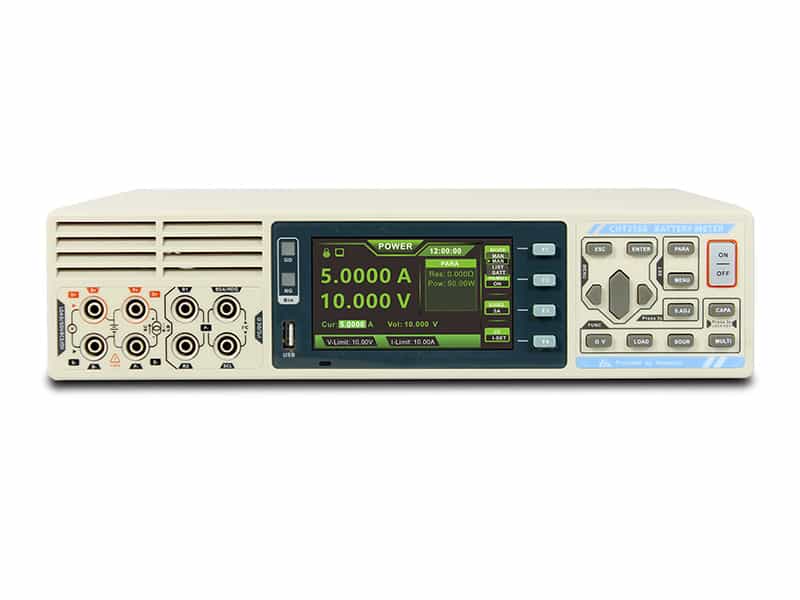

TSK3568电池综合测试仪是一种高精度宽量程、采用高性能微处理器控制的电池综合测试仪。它采用最新电池测试技术和工业设计，外形美观，功能强大，测试快速稳定。该测试仪通过Mult模式编程测试，可自动完成编程测试，一个工位即可以完成以前多个工位的测试，提高测试效率；一台机器即可完成电池充放电，电压交直流内阻，过充过放等常规测试。丰富的接口和通讯协议，满足自动化设备的安装需求，经过多种严酷EMC电磁干扰实验，保证仪器能从容应对各种工业现场测试。

特性 (FEATURES)

充电电压	充电电流	放电电压	放电电流
0-20V	0-5A	0-30V	0-15A
交流内阻	电池电压	电池容量	直流内阻
0.1 mΩ~3Ω	0~30V	99999mAh	0.1mΩ~1Ω

● TSK3568电池综合测试仪采用ARM高速采样控制，测试精度高，响应速度快。电压、电流和内阻精度和测试范围都超越了同类产品，为产品检测提供更高标准
● 集成20V/5A电源和100W/30V/15A负载和交流内阻仪全部功能
● 大屏幕液晶显示，中英文切换，内容更丰富，显示更清晰
● 既可测试电池的交流内阻，也可以测试电池的直流内阻，满足不同类型的内阻测试需求
● 拥有标准RS232接口，LAN通讯口，标准SCPI通讯协议，满足自动化测试客户的需求
● 内阻量程范围为30mΩ～3Ω，最小分别率1μΩ，最大显示31000数；电压量程范围为6V～30V，最小分别率0.1mV，最大显示60000数。电源电压量程范围0～20V，电流输出0～5A
● 负载电压量程范围为6V～30V，最小分别率0.1mV，最大显示60000数。负载电压量程范围为3A～15A。最小分别率0.1mA，最大显示30000数

规格(SPECIFICATION)

	型号	TSK3568
	显示	4.3英寸大屏幕液晶显示
	测试参数	可同时测量电源、负载、交流内阻仪全部功能
电池内阻测试范围	电池电压测量范围	0~30V
	交流内阻测试范围	30 mΩ量程0.001 mΩ~30.000mΩ；最小分辨率0.001mΩ 300 mΩ 量程 0.01 mΩ~300.00mΩ；最小分辨率0.01 mΩ 3000 mΩ 量程 0.01 mΩ~3000.0mΩ；最小分辨率0.1 mΩ
	识别电阻测量范围	0.1 kΩ~999.9kΩ 最小分辨率0.1 kΩ
	容量测试范围	0~10000mAH 最小分辨率1mAH
测试速度	静态测试	测试所有功能：1.1~2秒
测试速度	容量测试1C电流充放电	3-4小时
测量精度	电压测量精度	±0.05%rdg.±6dgt
	电流测量精度	±0.3%rdg.±6dgt电流（0~2.999A）±0.3%rdg.±6dgt电流（3.000~15.000A）
	交流内阻测量精度	±0.3%rdg.±6dgt
	识别电阻测量精度	±0.3%
	电池容量测量精度	±2%
内部数控电源指标	输出最高电压	20V (±0.05%rdg. ±6dgt)
	输出最大电流	5A (±0.3%rdg. ±6dgt)
	纹波电压	<100mV
	负载调整率	<1%
内部数控负载指标	最高电压	30V (±0.05%rdg. ±6dgt)
	最大电流	3A(连续) 15A（连续） (±0.5%rdg. ±6dgt)
	过流测量范围	0~15A 最小分辨率10mA
	最大功率	90W(连续) 100W（连续）
	直流内阻测试范围	0~1000mΩ (±0.5%rdg. ±6dgt)
	尺寸与重量	329mm328mm96mm； 2.5kg
	附件	TSK9363A、TSK9368、TSK9702、TSK9800、BD9、电源线
