性能特点：
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面
■ 最高1MHz的测试频率，10mHz分辨率
■ 平衡测试功能
■ 变压器参数测试功能
■ 最高测试速度:13ms/次
■ 电压或电流的自动电平调整(ALC)功能
■ V、I 测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 10点列表扫描测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
简要介绍：

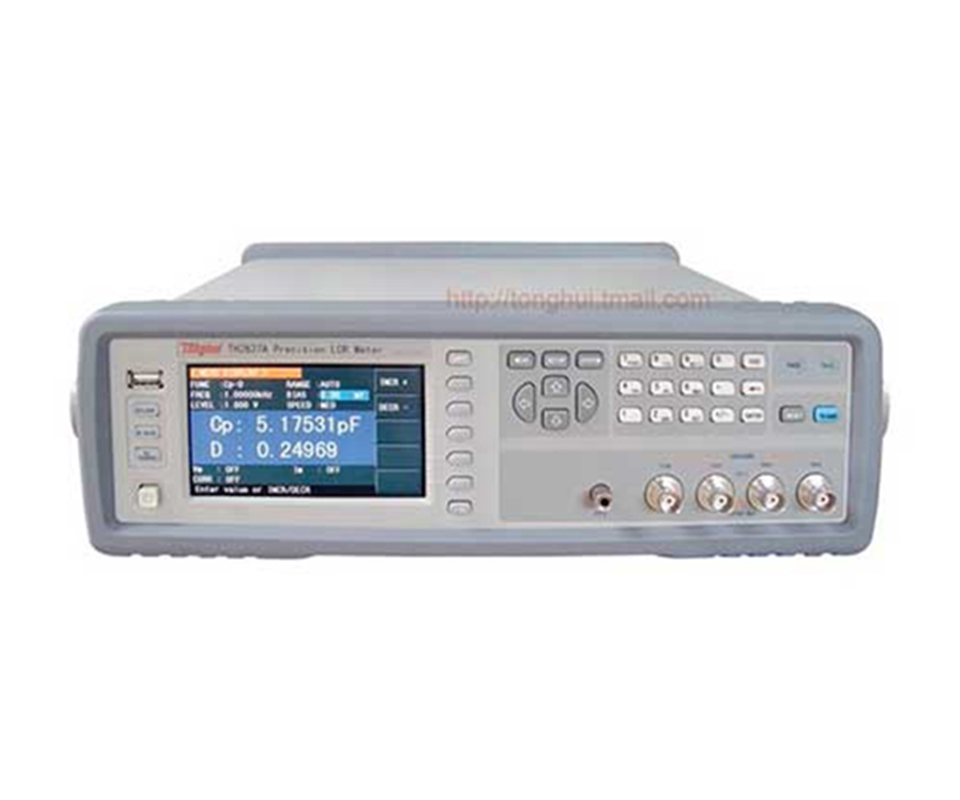

■ TH2827系列是具有多种功能和更高测试频率的新型LCR数字电
桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为
0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕
配合中英文操作界面，操作方便简洁。集成了变压器测试功能、
平衡测试功能,提高了测试效率。仪器提供了丰富的接口，能满足
自动分选测试，数据传输和保存的各种要求。
技术参数：
|
显示器 |
480×RGB×272 4.3寸TFT LCD显示器 |
||||
|
测试信号频率 |
TH2827A |
20Hz—300kHz |
|||
|
最小分辨率 |
10mHz，4位频率输入 |
||||
|
准确度 |
0.01% |
||||
|
AC 电平 |
测试信号电压范围 |
5mV—2Vrms |
|||
|
电压最小分辨率 |
100μV，3位输入 |
||||
|
准确度 |
ALC ON |
10% x设定电压 + 2mV |
|||
|
ALC OFF |
6% x设定电压 + 2mV |
||||
|
测试信号电流范围 |
100μA—20mA |
||||
|
电流最小分辨率 |
1μA，3位输入 |
||||
|
准确度 |
ALC ON |
10% x设定电流 + 20μA |
|||
|
ALC OFF |
6% x设定电压 + 20μA |
||||
|
DC偏置电压源 |
电压 / 电流范围 |
0V— ±5V / 0mA—±50mA |
|||
|
分辨率 |
0.5mV / 5μA |
||||
|
电压准确度 |
1% x设定电压 + 5mV |
||||
|
ISO ON |
用于电感、变压器加偏置测试 |
||||
|
AC源内阻 |
ISO ON |
100Ω |
|||
|
ISO OFF |
30Ω、50Ω、100Ω可选 |
||||
|
DCR源内阻 |
30Ω、50Ω、100Ω可选 |
||||
|
LCR测试参数 |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
||||
|
测试页面参数显示 |
一组主、副参数；10点列表扫描 |
||||
|
变压器测试参数 |
DCR1(初级，2端), DCR2（次级，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次级电容)，平衡测试 |
||||
|
基本测量准确度 |
LCR测试参数 |
0.05% |
|||
|
N |
0.1% |
||||
|
校准条件 |
预热时间：≥30分钟；环境温度：23±5ºC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m |
||||
|
测量时间(≥10 kHz) |
快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间 |
||||
|
LCR参数显示范围 |
| Z | , R , X，DCR |
0.00001Ω — 99.9999MΩ |
|||
|
|Y|,G,B |
0.00001μs — 99.9999s |
||||
|
C |
0.00001pF — 9.99999F |
||||
|
L |
0.00001μH — 99.9999kH |
||||
|
D |
0.00001 — 9.99999 |
||||
|
Q |
0.00001 — 99999.9 |
||||
|
θ(DEG) |
-179.999º — 179.999º |
||||
|
θ(RAD) |
-3.14159 — 3.14159 |
||||
|
Δ% |
-999.999% — 999.999% |
||||
|
等效电路 |
串联, 并联 |
||||
|
量程方式 |
自动, 保持 |
||||
|
触发方式 |
内部, 手动, 外部, 总线 |
||||
|
平均次数 |
1－256 |
||||
|
校准功能 |
开路, 短路全频、点频校准，负载校准 |
||||
|
数学运算 |
直读, ΔABS, Δ% |
||||
|
延时时间设定 |
0 -- 999, 最小分辨率100us |
||||
|
比较器功能 |
10档分选，BIN1～BIN9、NG、AUX |
||||
|
档计数功能 |
|||||
|
PASS、FAIL前面板LED显示 |
|||||
|
列表扫描 |
·10点列表扫描·可对频率、AC电压/电流、内/外 DC偏置电压/电流进行扫描测试·每扫描点可单独分选 |
||||
|
内部非易失性存储器 |
100组LCRZ仪器设定文件201次测试结果 |
||||
|
外部USB存储器 |
GIF图像LCRZ仪器设定文件测试数据USB存储器直接存储 |
||||
|
接口 |
I/O接口 |
HANDLER，从仪器后面板输出 |
|||
|
串行通讯接口 |
USB、RS232C |
||||
|
并行通讯接口 |
GPIB接口（选件） |
||||
|
网络接口 |
LAN |
||||
|
存储器接口 |
USB HOST（前面板） |
||||
|
偏置电流源控制接口DCI |
使用DCI接口可控制外部直流偏流源。偏置电流最大可达120A。 |
||||
|
选件。DCI与GPIB 只能2者选1 |
|||||
|
通用技术参数 |
|
||||
|
工作温度, 湿度 |
0℃－40℃, ≤ 90%RH |
||||
|
电源要求 |
电压 |
99V－121V， 198V－242V AC |
|||
|
频率 |
47Hz－63Hz |
||||
|
功耗 |
最大80VA |
||||
|
体积(W×H×D) |
280 mm × 88 mm × 370 mm (无护套) 369 mm × 108 mm × 408 mm (带护套) |
||||
|
重量 |
约5kg |
||||
