概 述 (OVERVIEW)

TSK3544多路直流电阻测试仪是多通道测试，测试方式可切换两线或者四线，最大可以实现两线48路电阻测试和四线24路电阻测试。基于经典型号TSK3544电阻仪完全相同的电路设计，仪器抗干扰性能突出，非常适合配套自动化设备完成自动测试。

 特 性 (FEATURES)


TSK3544多路电阻测试仪既可以单路测试又可以多路测试； 测试线两线四线可切换模式，两线单卡最大24路，四线单卡最大为12路；两线双卡最大48路，四线双卡最大为24路； 多通道测试，最多四端子24处测试

● 多通道测试，最多四端子24处测试
● 丰富的接口适用于自动化设备
● 300mA电流测试
● 具有自动测试功能
● TSK3544-12/24H能够保证测试精度， 0.1μΩ~3.3MΩ的测试范围，0.02%的
基本精度可以满足大多数的电阻测试应用场合

规格选型表

型 号	通 道	适用方式	量 程	精度
TSK3548	单路	手持式	3mΩ——3MΩ	0.02%±2（读数）
TSK3544		台式
TSK3544-12H	12路
TSK3544-24H	24路



应 用 (APPLICATION)

TSK3544单路可应用于各种中、高、低值电阻器；各种开关接触电阻；接插件接触电阻；继电器线包和触电电阻；变压器，电感器，电机，偏转线圈绕线电阻；导线电阻；车、船、飞机的金属铆接电阻， 印刷版线条和孔化电阻等。
TSK3544多路应用于三相马达线圈的测量；连接器、线束的检查；继电器触点的检查；电池端子熔接部分的检查。

规格(SPECIFICATION)

型 号	TSK3548	TSK3544
显 示	4.3英寸VDF屏显示	3.5英寸TFT-LCD
测试参数	直流电阻、温度
基本精度	0.1%±10读数(3mΩ,30mΩ,3MΩ),0.05%±4读数(300kΩ),0.02%±2读数(其它量程)）
分辨率	0.1μΩ
量   程	3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ
测试速度	5次/秒（平均次数可选）	快速(50HZ:21ms;60HZ:18ms),慢速(200ms)
信号源	1A DC	1A DC ；DC：最大5.5V
温   度	范围：-10℃~60℃ 精度：±1℃
校   正	全量程内短路清零
比较器	实现HIGH/IN/LOW 分选	10档分选；实现HIGH/IN/LOW 分选
内部数据保存	可记录2400组测试数据	搭配电脑软件记录测试数据
触发模式	内部触发、自动触发	内部触发,外部触发，手动触发，总线触发
其他功能	偏置电压补偿；材料温度补偿功能； 导体长度换算功能；(详情见产品说明书）	温度补偿功能；电源频率设置； (详情见产品说明书）
接    口	USB接口 外部触发口	外部I/O接口，LAN接口，RS232接口，RS485接口
电    源	12V/1700mAh锂电池或8节干电池	电压:100VAC~256VAC；频率:50Hz~60Hz
额定功率	2.5W	10W
尺    寸	208mm*52mm*120mm ;	325mm*215mm*96.5mm
重    量	0.81kg	2kg
附    件	TSK9363A、TSK9348、充电器、TSK0370、 TSK0390、锂电池、USB	TSK9344、TSK9348、TSK9800、PB36头、电源线、TSK934X-12

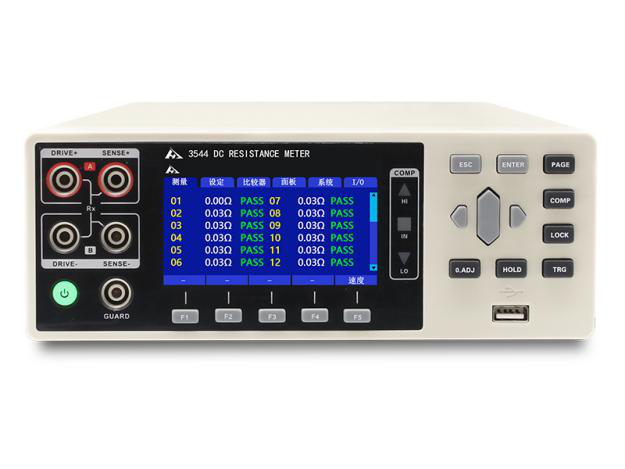

 TSK3544多路直流电阻测试仪
