概 述 (OVERVIEW)

TSK3542多路电阻测试仪是和普科技全新推出的一款高精度电阻测试仪，测试方式可切换两线或者四线，最大可以实现两线48路电阻测试和四线24路电阻测试。基于经典型号TSK3542电阻仪完全相同的电路设计，仪器抗干扰性能突出，非常适合配套自动化设备完成自动测试。

特 性 (FEATURES)

TSK3542多路电阻测试仪既可以单路测试又可以多路测试； 测试线两线四线可切换模式，两线单卡最大24路，四线单卡最大为12路；两线双卡最大48路，四线双卡最大为24路； 多通道测试，最多四端子24处测试。
● 具有热电势补偿功能（OVC)
● 低功率电阻测量
● 具有自动测试功能
● 测试线异常检测
● 具有自动测试功能
● 外部I/O接口，LAN接口，RS232接口，特别适合配套自动化设备完成自动测试

 规格(SPECIFICATION)

型  号	TSK3545	TSK3542
显  示	3.5英寸TFT-LCD
测试参数	直流电阻
分辨率	0.01μΩ	0.1μΩ
测试范围	[LP OFF时]量程10mΩ~1000MΩ，12档切换 [LP ON时]量程1000mΩ~1000Ω，4档切换	10mΩ~10MΩ，9档切换
测试电流	DC 1A~1μA以下，[LP ON 时]DC 1mA~5μA	DC 1A-0.5uA
测量精度	±0.01%rdg.±0.001%f.s.
测试速度	快速2.2ms,中速(50Hz:21ms,60Hz:18ms),慢速1(102ms)慢速2(202ms)
量   程	10mΩ/100mΩ/1000mΩ/10Ω/100Ω/1000Ω/10kΩ/ 100kΩ/1000kΩ/10MΩ/100ΜΩ/1000ΜΩ	20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/ 20kΩ/200kΩ/2000ΚΩ/10ΜΩ
信号源	1A DC ;DC:最大5.5V
温   度	范围:-10℃~99.9℃;精度:± 0.50℃	范围：-10℃~60℃ 精度:1℃
精度保证湿度范围	23℃，80RH以下
校  正	全量程内短路清零
比较器	10档分选；实现HIGH/IN/LOW 分选
内部数据保存	搭配电脑软件记录测试数据
触发器	内部触发,I/O触发，手动触发，总线触发
其他功能	测试线异常检测(详情见产品说明书）
接  口	外部I/O接口，模拟输出接口，LAN接口，RS232接口	外部I/O接口，LAN接口，RS232接口
电   源	电压:100VAC~256VAC；频率：50Hz~60Hz；额定功率：15VA
尺寸与重量	325mm*215mm*96.5mm；重量：2kg
附   件	TSK9348、PB36头、TSK9344、TSK9800、电源线、TSK934X-12

应 用 (APPLICATION)

TSK3542多路应用于三相马达线圈的测量；连接器、线束的检查；继电器触点的检查；电池端子熔接部分的检查

规格选型表



型 号	通 道	产品类型	测量范围	分辨率	显示位数
TSK3545	单路	标准型	10mΩ~1000MΩ	0.01μΩ	6位半
TSK3542		经济型	10mΩ~10MΩ	0.1μΩ	5位半
TSK3542-12H	12路	功能型
TSK3542-24H	24路	功能型

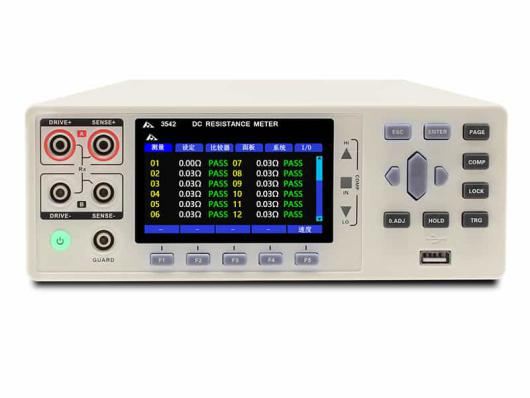

 TSK3542多路电阻测试仪
